| 序號 |
設備及材料名稱 |
規格型號 |
數量 |

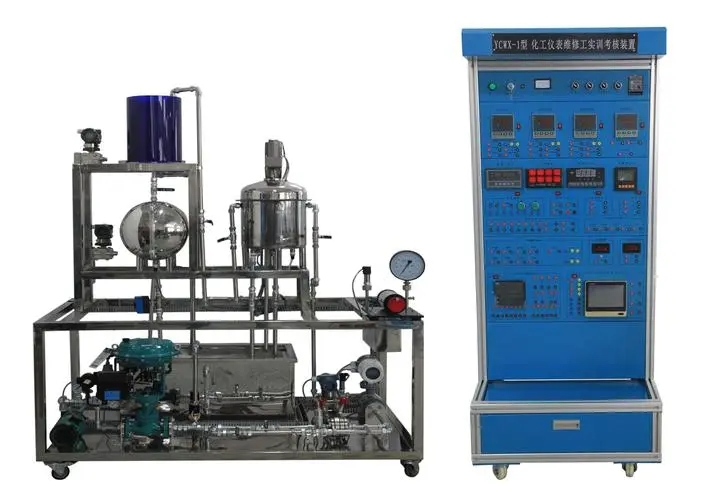

| 1、實訓裝置對象系統 |
1 |
| 1 |
離心泵 |
0.37KW/流量4.8M3/H |
2臺 |
| 2 |
原料液儲水箱 |
不銹鋼(600×500×600) |
1個 |
| 3 |
不銹鋼水箱 |
不銹鋼φ300×800mm |
1個 |
| 4 |
不銹鋼框架 |
不銹鋼38×38mm；38×25mm |
1個 |
| 5 |
不銹鋼復合加熱水箱 |
Φ200×300，吊掛單相1.5KW電加熱管�？煞奖惆惭bPT100熱電阻溫度傳感器，銅－康銅熱電偶，雙金屬溫度傳感器。 |
1套 |
| 6 |
馬沸爐 |
單相200V，50Hz，2kW。最高溫度1000℃，配控制器，溫度控制誤差<0.5℃。用于測量/校驗鎳鉻-鎳硅熱電偶用。 |
1個 |
| 7 |
電器控制箱及強電控制面板 |
強電控制面板：鋁板噴塑
電器控制箱：內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；配置帶鑰匙的電源啟動控制回路和多組保險絲，同時每一組強電輸出都有旋鈕開，關控制，保證設備安全，操作控制便捷；裝有分相電壓表、指示燈，開關電源等。 |
1套 |
| 8 |
變頻器/可控硅移相調壓器安裝面板 |
三菱變頻器，安裝變頻器及可控控硅移相調壓器。 |
1套 |
| 9 |
網孔板安裝系統 |
安裝在對象的電器控制箱上部，分有電源區、隔離及多路變送模塊區、執行器區、接線區，每區上部安裝有端子排及鋁合金走線槽；可方便學生將對象的一次檢測傳感器的供電及信號傳輸自行連接接線，測試無誤后，作為一個轉接區同上位控制柜二次控制儀表或控制器相連。 |
1套 |
| 24V/3A開關電源 |
1個 |
| 10 |
不銹鋼球閥 |
DN15，1.0MPa |
1套 |
| DN25，1.0MPa |
| 11 |
不銹鋼閘閥 |
DN15，1.0MPa |
| DN25，1.0MPa |
| 12 |
不銹鋼法蘭 |
不銹鋼304；DN25，1.0MPa |
| 13 |
不銹鋼法蘭 |
不銹鋼304；DN25，1.0MPa |
| 14 |
不銹鋼復合管 |
不銹鋼304；DN15，1.0MPa |
| 15 |
不銹鋼工業管 |
不銹鋼304；DN25，1.0MPa |
| 16 |
不銹鋼焊接三通 |
不銹鋼304；DN15，1.0MPa |
| 不銹鋼304；DN25，1.0MPa |
| 17 |
不銹鋼焊接彎頭 |
不銹鋼304；DN15，1.0MPa |
| 不銹鋼304；DN25，1.0MPa |
| 2、實訓裝置智能儀表、電器標準工業控制柜 |
|
| 1 |
標準工業控制柜 |
采用標準工業控制柜，上置大功率通風扇，下有防水進風槽，前置高強度透明玻璃，其整體做前門，在不用打開柜門的情況下即可觀看整柜儀表運行情況，前后門均加工業控制柜專業用鎖，整柜體內外全噴塑防觸電結構，另有接地裝置，控制系統在控制柜中可分層擺掛，前置模塊化各類二次控制面板安裝板及各種標準件及控制儀表模塊等。 |
1個 |
| 2 |
220交流強電區
強電控制面板 |
（1）交流電源
鋁板噴塑爛字安裝板：內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；配置多組保險絲，同時每一組強電輸出都有旋鈕開，關控制，保證設備安全，操作控制便捷；裝有分相電壓表、指示燈，開關電源等。
提供實驗所需的單相AC220V電源，裝置容量：＜4.5kVA。設有交流電源監視電壓表；通過空氣開關、啟停按鈕與指示燈進行總電源控制與指示；設有漏電保護控制裝置；具有4路AC220V電源插孔對外輸出。 |
1套 |
| 3 |
直流供電電源、信號源及測量量指示區 |
直流供電電源區：
開關電源：24VDC，電流3A，經接線端子提供8路電源輸出； 12VDC，電流3A，經接線端子提供4路電源輸出； |
1套 |
| 4 |
智能儀表控制模塊安裝板 |
鋁板噴塑爛字（帶智能儀表I/0端子接線排）；上安裝AI智能流量積算儀1塊、AI智能調節儀2塊、AI智能閃光報警儀1塊、無紙紀錄儀1塊、智能巡檢儀1塊。隔離安全柵以及各信號輸入輸出端子等。 |
1套 |
| 智能數顯調節儀（24V供電）安裝板、智能巡檢儀（24V供電）安裝板 |
1塊 |
| 液晶無紙記錄儀（24V供電）安裝板、智能流量積算儀（24V供電）安裝板 |
1塊 |
| 5 |
故障設置箱安裝版 |
故障設置箱，可對學員進行12項工業現場系統性排故考核實驗 |
1套 |
| 6 |
標準信號精密電阻轉接箱 |
標準信號精密電阻轉接箱（50Ω/250Ω） |
1套 |
| 7 |
I/0接口轉切換板 |
自動化儀表實驗裝置對象系統一次檢測裝置總進、出線端子排；智能儀表I/0端子接線排 |
1套 |
| 8 |
其它 |
線纜/接插頭/安裝走線排等 |
若干 |
| 3、實訓裝置上位監控系統 |
|
| 1 |
上位控制計算機及控制臺桌 |
品牌電腦：雙核3.0/4G/1T/聲卡/網卡/防水鍵盤/光電鼠標/19”液晶顯示器/帶電腦桌。 |
1臺 |
| 4、現場一次檢測傳感裝置 |
1套 |
| (一)、流量儀表 |
|
| 1 |
孔板流量計 |
不銹鋼，角接取壓（DN 32-19）;法蘭焊接式安裝；公稱直徑（DN32mm）；公稱壓力（PN1.6Mpa）；工作溫度（-50℃≤t≤550℃）； 孔徑比（0.10≤β≤0.75）；雷諾數范圍（當0.10≤β≤0.56 時5000≤ReD，當（0.45≤β≤0.75時10000≤ReD ）；精度（2.0級）；連接方式（法蘭連接）；{與孔板流量計配套3051電容式差壓變送器要求參數（見壓力儀表）：0-10KPa：（帶數字液晶就地顯示表頭及就地數字鍵盤量程和零點一鍵調整功能；安裝方式：水平臺式安裝，與帶五閥組體統一一體化安裝；精度：0.2%；供電電源:24VDV；輸出信號: 4-20mA(可輸出開放信號) 與HART 協議兼容的數字信號；過程介質：壓縮空氣或水；量程：0-10KPa，最大工作壓力：16 (MPa)；接口規格為M20×1.5標準螺紋； 內置液晶數字顯示表帶測量范圍設置鈕；本安型附件：配五閥組，直通終端接頭，安裝套件。} |
1套 |
| 2 |
文丘里流量計 |
不銹鋼（DN 32-喉徑19）;法蘭焊接式安裝（與3051電容式差壓變送器配套，與孔板共用） |
1套 |
| 3 |
渦輪流量計 |
公稱口徑： DN15；精度等級：±1％；連接方式：法蘭連接；介質溫度：-20℃～120℃；公稱壓力：1.6Mpa；帶4－20mA 標準信號變送。 |
1套 |
| 4 |
電磁流量計 |
精度等級：±0.5％；襯里材質：聚氨脂；電極材質：不銹鋼；連接方式：法蘭夾裝；介質溫度：0℃～70℃；公稱壓力：1.6Mpa；工作電壓：24VAC
口徑：DN25；一體化4-20mA信號輸出及液晶顯示。 |
1套 |
| 5 |
轉子流量計 |
轉子流量計，4分螺絲連接，0.4~2m3/h。 |
1套 |
| (二)、溫度儀表 |
|
| 1 |
PT1OO熱電阻 |
M16×1.5接口,長380mm，鎧裝式，不銹鋼保護管。 |
1個 |
| 2 |
雙金屬溫度計 |
0~100℃，表盤50mm，徑向安裝，M16×1.5接口 |
1個 |
| 3 |
T分度號熱電偶 |
16×1.5接口,長380mm，鎧裝式，不銹鋼保護管。 |
1個 |
| 4 |
K分度號熱電偶 |
鎳鉻-鎳硅熱電偶 |
1個 |
| (三)、壓力/液位儀表 |
|
| 1 |
3051電容式差壓變送器 |
3051電容式差壓變送器0-10KPa：（帶數字液晶就地顯示表頭及就地數字鍵盤量程和零點一鍵調整功能；安裝方式：水平臺式安裝，與帶五閥組體統一一體化安裝；精度：0.25%
供電電源: 24VDV；輸出信號: 4-20mA(可輸出開放信號) 與HART 協議兼容的數字信號，
過程介質：壓縮空氣或水
量程：0-10KPa，最大工作壓力：16 (MPa);接口規格為M20×1.5標準螺紋；
內置液晶數字顯示表帶測量范圍設置鈕；本安型
附件：配五閥組、直通終端接頭、安裝套件 |
1套 |
| 3 |
磁阻液位計 |
帶4-20mA信號輸出，DN20。因為磁翻板液位不準，而且容易壞。 |
1臺 |
| 4 |
超聲波液位計 |
0~2米量程，帶4~20mA輸出，DC24V供電。 |
1臺 |
| 5 |
管道靜壓壓力變送器 |
技術數據：測量范圍：表壓： 0～250kPa
精度等級0.5級；介質溫度-40～85℃
工作環境溫度：-30℃～60 ℃ ；濕度：＜90%
過程連接M20×1.5（外螺紋）。 |
1臺 |
| 6 |
擴散硅壓力/液位變送器 |
技術數據：測量范圍：表壓： 0～10kPa
精度等級0.5級；過載壓力1.5-3倍的量程，視測量范圍而定，介質溫度-40～85℃，工作環境溫度：-30℃～60 ℃ ；濕度：＜90%
過程連接M20×1.5（外螺紋） |
1臺 |
| 7 |
普通壓力表 |
0-0.25Mpa；精度：1.6% |
2個 |
| 普通壓力表 |
-0.1-0 Mpa；精度：1.6% |
1個 |
| 5、二次顯示及控制儀表 |
|
| （一）、二次顯示儀表 |
|
| 1 |
智能調節儀 |
觸控按鍵，支持標準電流（電壓）信號輸入外，還支持各種熱電偶、熱電阻、電阻及輻射（紅外）溫度計等，并具備擴充輸入插座安裝特殊輸入規格，模塊化輸出支持SSR電壓、線性電流（電壓）、繼電器觸點開關、可控硅無觸點開關。支持RS485通訊接口。（提供方便學員二次儀表接線的安全措施及配件） |
2塊 |
| 2 |
智能調節儀 |
觸控按鍵，支持標準電流（電壓）信號輸入外，還支持各種熱電偶、熱電阻、電阻及輻射（紅外）溫度計等，并具備擴充輸入插座安裝特殊輸入規格，模塊化輸出支持SSR電壓、線性電流（電壓）、繼電器觸點開關、可控硅無觸點開關。支持RS485通訊接口。（提供方便學員二次儀表接線的安全措施及配件） |
2塊 |
| 3 |
無紙記錄儀 |
液晶無紙記錄，三路萬能輸入。（提供方便學生二次儀表接線的安全措施及配件） |
1塊 |
| 4 |
流量積算變送儀 |
可接收脈沖頻率信號、4~20Ma/1~5V壓差信號，帶4~20mA輸出。帶RS485通訊接口。（提供方便學生二次儀表接線的安全措施及配件） |
1塊 |
| 5 |
智能巡檢儀 |
4路輸入，模塊化設計，可支持標準電流（電壓）信號輸入外，還支持各種熱電偶、熱電阻、電阻輸入。支持RS485通訊接口。（提供方便學生二次儀表接線的安全措施及配件） |
1塊 |
| 6 |
閃光報警儀 |
閃光報警儀，8路報警信號輸入，能進行聲光報警，帶消音按鍵。 |
1塊 |
| 7 |
RS485/RS232轉換器 |
|
1個 |
| 8 |
PLC控制系統 |
S7 1200西門子控制系統，帶模擬量輸入輸出模塊、開關量輸入輸出，具體點數滿足裝置集中控制要求，模擬量輸入點不少于10點，模擬量輸出點不少于5點，開關量輸入輸出點分別不少于8點。 |
1套 |
| 6、執行裝置 |
|
| 1 |
變頻調速器 |
三菱變頻器0.4KW，220V輸入。 |
1臺 |
| 2 |
電動執行器調節閥 |
QSTP-16單座調節閥門（DN20-dg20;等百分比;不銹鋼閥芯） |
1臺 |
| 3 |
氣動調節閥 |
HTS單座調節閥，DN20，PN1.6；上閥蓋：常溫型（P）；閥體材質：ZG230-45；壓蓋型式：螺栓壓緊式；閥芯型式：單座柱塞型閥芯；閥芯材質：SUS304；法蘭標準：JB/T79.1-94。執行機構：HA2多彈簧薄膜執行機構；彈簧范圍：20～100kPa。 |
1臺 |
| 電氣閥門定位器：（與HTS單座調節閥配套）；技術要求：型號HEP-16；輸入信號：4-20mA。 |
1臺 |
| 4 |
可控硅移相調壓器 |
帶4-20MA控制信號輸入，單相380V，25A。 |
2臺 |
| 7、隔離、變送及其他設備 |
1套 |
| 1 |
輸入型隔離安全柵 |
輸入型隔離安全柵，1路4~20mA信號輸入，1路4~20mA信號輸出。 |
1個 |
| 2 |
輸出型隔離安全柵 |
輸出型隔離安全柵，1路4~20mA信號輸入，1路4~20mA信號輸出。 |
1個 |
| 8、智能儀表控制系統軟件 |
1套 |
| 1 |
MCGS組態軟件 |
MCGS5.5 |
1套 |
| 2 |
實訓指導書（電子版） |
|
1套 |
| 3 |
動態云故障分析考核系統 |
本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。
數據云系統上傳2）手機數據查詢3）歷史數據查詢4）數據分析統計5）郵箱報警6）微信報警7）微信反向控制8）二次開發9）考核歷史數據10）單機離線考核11）單機考核數據查看13）數據導出功能14）設備、分數等信息查詢15）設備權限管理16）動態設題界面17）動態答題界面。
2、動態云故障分析考核系統軟件1）信息顯示設備連接狀態，考核信息查詢。
2）控制：設置考核故障點，目前可以設置24路故障，可根據實際需求添加128路�？稍O(shè)置考核時間，考核項目，目前支持4類考核項目，可根據實際需求添加。
3）設備電源使用權限管理，只有給了權限設備才能上電，或者考核結束設備自行斷電。
4）歷史數據：顯示學號、分數、設備號、考核時間的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
5）數據報表：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出excel。
6）設備報警：報警信號為模擬量采集數值或者開關量可以自由設定，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的微信推送報警信號，每臺設備對應設置一個微信賬號用于接受報警信號。
7）設有考核完成指示，及故障清除功能。
8）終端畫面包含：（1）數據顯示畫面：連接狀態、信息查詢，以及云端連接二維碼。（2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理 |
1套 |
| 10、配置工具清單（單套） |
|
| 1 |
壓線鉗； |
|
2把 |
| 2 |
一字螺絲刀 |
小一字 |
4把 |
| 3 |
常用工具 |
萬用表；電烙鐵（帶安裝擺放架）；焊錫絲；實驗連接導線；元器件盒。 |
1套 |
| 4 |
彎管器 |
可彎6mm、8mm不銹鋼管或銅管 |
2把 |
| 11、耗材清單（單套） |
|
| 1 |
生料帶 |
聚四氟乙烯 |
1箱 |
| 2 |
端子排 |
備用配套端子排 |
200片 |
| 3 |
實驗連接線 |
國標，0.52紅色，100米/卷。 |
3卷 |
| 4 |
實驗連接線 |
國標，0.52黑色，100米/卷。 |
3卷 |
| 5 |
冷壓端子 |
0.5，紅，1000個/包。 |
2包 |
| 6 |
冷壓端子 |
0.5，黑，1000個/包。 |
2包 |
| 7 |
取壓管管件 |
與取壓管配套 |
10套 |
| 8 |
四氟墊片 |
各種規格 |
20套 |
| 9 |
不銹鋼取壓管 |
Φ61，不銹鋼 |
50米 |
