| 序號 |
名 稱 |
規格、參數 |
數量 |
| 1 |

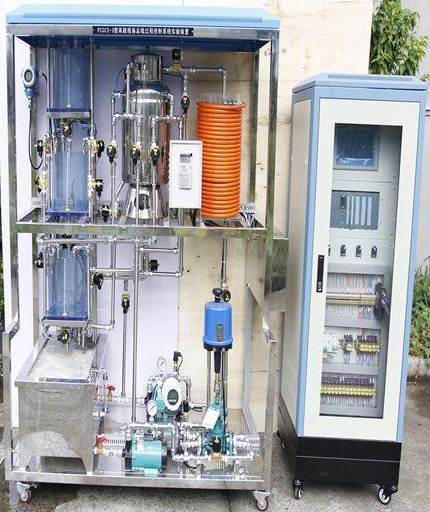

實訓平臺 |
實訓對象臺架全部采用不銹鋼框架
使用壽命增強不易生銹機械強度高 |
1套 |
| 2 |
實訓屏 |
提供實驗所需的單相AC220V電源，總電源由帶漏電保護的空氣開關控制，另控制屏內部設有電流型漏電保護器，配有漏電報警指示燈和告警復位按鈕，安全性符合國際標準。實訓裝置的電網電壓由一只指針式交流電壓表監示。通過鑰匙開關和啟�？刂瓢粹o，使強電系統的操作更為安全方便，進行實訓時鑰匙開關鑰匙由老師保管，等檢查無誤時由老師打開鑰匙開關。并設置有執行元件輸入輸出接口、模擬量信號輸入輸出接口。所有信號接口均采用國際標準的IEC信號接口。執行機構接口有單相可控硅移相調壓裝置、三相不銹鋼磁力泵及電加熱管組成。并將對象系統各傳感器檢測及執行器控制信號同面板上的插座相連，便于學生自己連線組成不同的控制系統。 |
1套 |
| 3 |
電腦桌 |
型材和鈑金結構，用于放置計算機，下方裝有萬向輪。尺寸：560mm×600mm×1020mm。 |
1張 |
| 4 |
控制對象 |
包括2只上水箱、下水箱和儲水箱。上、下水箱采用優質有機玻璃，結構包括緩沖槽、工作槽、出水槽，用以完成液位相關實驗，水箱容積17.5*10-3m3采用優質有機玻璃，水箱底部均接有壓力傳感器。儲水箱由不銹鋼板制成
不銹鋼溫控實驗箱1只由加熱箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。
儲水箱自動進、排水裝置1套 其中儲水箱底部裝有出水閥，水箱需要更換水時，把出水閥打開將水直接排出。 |
1套 |
| 5 |
HONEYWELL智能電動調節閥 |
等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC
等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴 |
1只 |
| 6 |
單相磁力
泵 |
無泄漏，低噪音，單相 220VAC，90W。
聲音比較小，有利于實驗室保持安靜，工作的穩定性非常好。 |
1臺 |
| 7 |
三相磁力泵 |
無泄漏，低噪音，三相220VAC，180W，揚程8米。 |
1臺 |
| 8 |
交流變頻控制（日本三菱） |
采用日本三菱公司的FR-D720S-0.4K-CH型變頻器，控制信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。 |
1臺 |
| 9 |
溫控調壓模塊+散熱器 |
全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。 |
1套 |
| 10 |
加熱環 |
功率：1800W，220VAC。具有防干燒保護功能 |
1只 |
| 11 |
擴散硅壓力變送器（液位） |
選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
2只 |
| 12 |
壓力變送器 |
選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
1只 |
| 13 |
Pt100溫度傳感器及溫度變送器 |
Pt100：A級；溫度變送器：0.5級精度，0-100℃。 |
1套 |
| 14 |
渦輪流量計及流量變送器 |
（1）量程：選0-1200L/h；（2）輸出信號：4-20mADC；（3）精度：0.5級。 |
2套 |
| 15 |
單片機控制 |
4模擬量輸入，2模擬量輸出 |
1套 |
| 16 |
PID調節器控制 |
硬件模擬PID控制掛箱由給定信號源、比例積分微分設定旋鈕以及PID調節回路組成，以上組成部分均由硬件給出動作，可完成單/雙閉環控制實驗。 |
1臺 |
| 17 |
智能儀表控制系統 |
AI 808P智能儀表 |
2臺 |
| 18 |
PLC控制系統 |
采用西門子S7-200 SMART主機CPU SR20(自帶以太網通訊口)，配置一個4入/2出模擬量模塊EM AM06，可完成所有單通道輸出、多通道輸入控制實驗。 |
1套 |
| 19 |
繼電器 |
小型繼電器 |
1只 |
| 20 |
電磁閥 |
電磁閥作為電動調節閥的旁路，可以實現階躍和脈沖干擾，通過手動閥開度可調節階躍和脈沖干擾的大小。 |
1只 |
| 21 |
液面探頭 |
|
2只 |
| 22 |
配有24v直流穩壓電源 |
提供直流24V電源 |
1只 |
| 23 |
帶護套式連接導線及配件 |
—— |
1套 |
| 24 |
網絡控制軟件 |
上位機軟件
擁有完善的編程軟件、過程裝置管理軟件及上位監控管理軟件，配備MCGS工控組態軟件（DEMO），單片機數據采集與Matlab算法控制軟件， PLC編程軟件：
MCGS工控組態軟件
每套過程控制實驗裝置需配置一臺上位監控PC機，在智能儀表控制與PLC控制系統的PC機上安裝有MCGS工控組態軟件，能夠?qū)υO(shè)定值、輸出值、P、I、D及各類可寫參數進行操作，觀看動態變化棒圖顯示、測量值實時曲線等。 |
1套 |
| 25 |
PLC編程軟件 |
PLC的編程環境軟件，通過通訊電纜線使PLC與計算機使用本軟件建立通訊關系后，使用本軟件可以對PLC的所有功能進行編程，對編寫好的程序進行下裝，對已運行程序進行在線編程或監控等。 |
1套 |
| 26 |
智能儀表控制軟件 |
利用RS232通信接口，配合單片機控制與計算機算法控制軟件，實現各種數字式PID運算控制和各種智能控制，并實現數據實時采集作圖。而且學生可以使用的MATLAB數學軟件自行編制各種控制算法，如模糊控制、神經元控制等。另外單片機還可作為獨立的控制器完成實驗。 |
1套 |
