ZY-97型通用電力拖動實驗室成套設備(帶直流電機實驗)
該設備是在“ZY-97通用電力拖動實驗窒成套設備"的基礎上研制而成，增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的理想選擇。
研制本產品的意義:
該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的理想選擇。

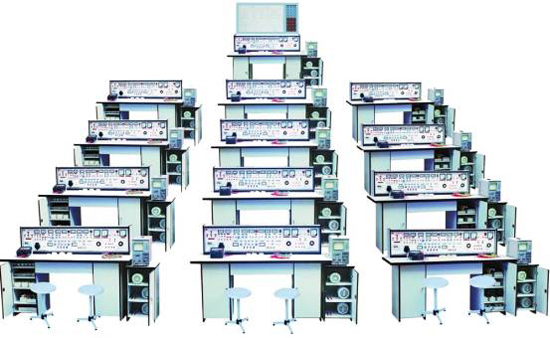

通用電力拖動實驗室成套設備結構與功能：
一、學生臺桌：配有學生桌12臺，尺寸：160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。
二、示教控制臺：能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
三、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
四、通用電力拖動實驗臺:
1、電源輸入指示
2、UFU、VFU、WFU三相電源輸入熔斷器
3、電源總開關:具有漏電，過載、短路保護功能
4、電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
5、電流表2A3只，分別指示U、V、W相電流輸出值。
6、急停按鈕:按到底切斷實驗臺電源
7、三相四線輸出接線座
8、三相電源插座
9、220v市電插座，供外接儀器使用
l0、電源開關:控制"交直流調壓電源"
11、 FU：交直流調壓電源保險座
12、0～240V交流輸出
0～240V交流輸出接線座
13、0～220V直流輸出
0～220V直流輸出接線座
14、電壓表250V:指示調壓電源的輸出電壓值
15、Ra、Rf調節旋鈕
16、Ra、Rf接線座
17、直流電機Ia、If指示表
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
1 |
保險管 |
2安培 |
只 |
6×13 |
|
2 |
交流接觸器 |
CJ10-l0A 380V |
個 |
6×13 |
已裝元件盒上 |
3 |
指示燈 |
ZY-5 |
個 |
3×13 |
已裝元件盒上 |
4 |
整流二極管 |
IN5408 |
只 |
5×13 |
已裝元件盒上 |
5 |
電阻 |
RX-510Ω/30W |
只 |
3×13 |
已裝元件盒上 |
6 |
鈕子開關 |
KN1×2 |
只 |
3×13 |
已裝元件盒上 |
7 |
行程開關 |
LXl9-001 |
只 |
4×13 |
已裝元件盒上 |
8 |
按鈕-紅 |
LAl9-ll |
只 |
2×13 |
已裝元件盒上 |
9 |
按鈕-綠 |
LAl9-11 |
只 |
4×13 |
已裝元件盒上 |
10 |
倒順開關 |
KO-3 380V/10A |
只 |
１×13 |
已裝元件盒上 |
11 |
三相閘刀 |
380V l5A |
只 |
1×13 |
已裝元件盒上 |
12 |
三相雙投閘刀 |
380V l5A |
只 |
1×13 |
已裝元件盒上 |
13 |
熱繼電器 |
JRO-20/3 |
只 |
2×13 |
已裝元件盒上 |
14 |
時間繼電器 |
JS7-1A 380V |
只 |
2×13 |
已裝元件盒上 |
15 |
變壓器 |
BK-25W 380V/6.3V 36V |
只 |
1×13 |
已裝元件盒上 |
16 |
導線 |
銅蕊線1.13MM |
米 |
若干 |
已裝元件盒上 |
17 |
尖咀鉗 |
|
把 |
1×13 |
|
18 |
螺絲刀 |
|
把 |
3×13 |
|
19 |
萬用表 |
MF-500型 |
個 |
1×13 |
|
20 |
電動機 |
Y/Δ380V |
臺 |
2×13 |
|
21 |
直流電機 |
|
臺 |
1×13 |
|
實驗內容：
1、閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過找保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓起動線略
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
25·直流電機啟動
26·直流電機的調速
27·直流電機的反轉
28、直流電機制動實驗
|
