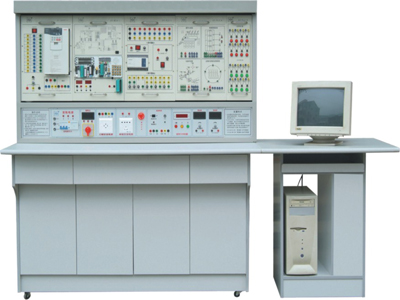

ZY-2006工業自動化實驗考核裝置
工業自動化實驗考核設備是集單片機、可編程控制器(PLC)、變頻調速器于一體的工業自動控制理論的理想實驗實訓考核設備。
單片機：采用目前廣為流行的51系列單片機，并配有51仿真器及編程器，實驗系統采用掛箱結構和多功能實驗考核系統。因此實驗設備不僅僅局限于實驗，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實驗程序，是目前較為全面的單片機實驗考核系統。
可編程控制器(PLC)：采用目前較為流行的日本三菱FX1N主機，實驗程序采用掛箱結構，主機所有I/O口通過接線端子輸出，與各實驗掛箱的連接極為方便，所有連接均采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反復使用。實驗裝置提供典型的工控實驗程序，通過實驗實訓程序可以了解和掌握PLC的原理及工作過程，為參加工作打下堅實基礎。
變頻器：采用日本三菱FR-A4540-1.5K主機，主機所有接口通過接線端子輸出，使學生通過實驗極易掌握變頻器的原理和運用，是目前較為理想的變頻器實驗裝置。
一、外形尺寸及電氣參數：
1、實驗臺：外形尺寸：1500mm×700mm×760mm
2、實驗屏尺寸：1500mm×800mm
3、輸入電壓：AC380V
4、輸出電壓：AC380V AC220V DC24V DC5V
5、具有三相漏電保護
6、具有緊急停止開關
7、PLC主機型號：三菱FX1N-40MR
8、變頻器主機型號：三菱FR-A4540-1.5K
9、51仿真器、編程器型號：BF51
二、實驗內容：
1、單片機單元：
自由實驗系統：包括MCS51單片機最小系統，裝有優質單片機鎖緊集成插座，使實驗極為方便。實驗系統板可做單片機的輸入、輸出口的實驗，數據傳送實驗、多字節加法實驗、雙字節乘法實驗、數制轉換實驗、數據排續實驗、分支程序設計實驗、布爾操作及子程序設計實驗、定時器計數器實驗、外部及內部中斷實驗、鍵盤及顯示實驗、AD轉換實驗、單片機與單片機通訊實驗(需二臺實驗系統)、單片機與PC機通訊實驗、音樂實驗、E2PROM存儲器實驗等。單片機實驗系統可以方便地將51的所有32個輸入、輸出端口用排線引出，以方便開發程序之用。
編程器及仿真器實驗：編程器和仿真器與單片機實驗系統連接極為方便，只需將仿真頭連接單片機實驗板的鎖緊座，無須另接電源，編程仿真由撥動開關控制，用同一串口與計算機連接。編程器可對ATMEL的51系列單片機進行讀、寫、擦除、校驗、加密等操作。
掛箱實驗項目：1.定時計數器的應用；2.電子鐘控制系統；3.D/A轉換；4.交通燈控制系統；5.閃光等控制；6.A/D轉換應用系統；7.搶答器應用系統；8.查詢式按鍵系統；9.矩陣式按鍵系統；10.繼電器輸出接口；11.動態顯示應用；12.發射燈中斷控制。
仿真器指標：1.可仿真89C51、89C52、89S51、89S52、89C58 等等51內核的單片機；2.直接支持 KEIL C51的IDE開發仿真環境，64K用戶可使用仿真程序空間，0000～FFFF，采用頂級仿真芯片，監控程序存儲在特殊空間，絕不占用0000～FFFF的64K的仿真空間；3.RS-232通訊接口, 波特率4.8 Kbps- 57.6 Kbps自適應；4.仿真頻率0-40 MHz晶振可選,系統配置11.0592 MHz；5.程序代碼可以重復裝載，無需預先擦除用戶程序空間；6.監控程序占用用戶的資源少，全速運行不占用資源；7.片內 64K 程序空間可以隨時進行在線程序更新，可以調試長達幾千行的樓宇智能控制大型程序、鍵盤控制漢字液晶顯示大型程序；8.可單步、斷點、全速、可參考變量、RAM變量；9.支持匯編、C語言，混合調試；10.板載仿真頭接口可以和任何的試驗板、目標板進行連接，從而達到硬件仿真的無限擴展；11.采用工業級64K超大容量仿真芯片作為核心部件，抗干擾能力級強，可仿真次數大于等于10萬次；12.仿真頻率最高33/40MHz；13.支持同時最多10個斷點 。
2、PLC可編程控制器單元：
1)郵件分揀機實驗系統
2)電梯控制實驗系統
3)機械手實驗系統
4)五相步進電機控制實驗系統
5)電機控制實驗系統
6)七段數碼實驗系統
7)天塔之光實驗系統
8)交通信號等自控和手控實驗系統
9)水塔水為自動控制按系統
10)自控成型機實驗系統
11)自控扎剛機實驗系統
12)多種液體混合控制實驗系統
13)自動送料裝車實驗系統
3、變頻器單元：
1)開環系統實驗
2)多段速度運轉實驗
3)閉環系統實驗
4)程序運轉實驗
5)速度反饋系統實驗
6)瞬時停電起動實驗
7)速度定位系統實驗
8)PID控制系統
9)并用操作運轉實驗
10)網絡控制實驗
11)通訊操作運轉實驗
…………自由設計實驗。

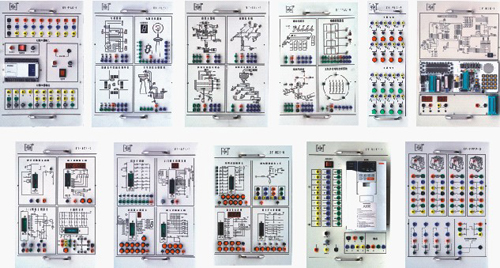

實驗掛箱:
|
