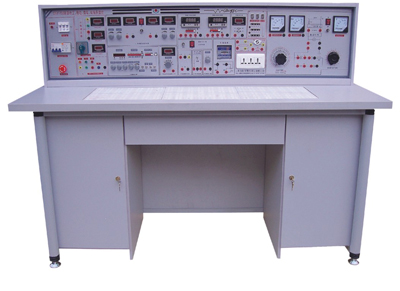

ZY-730E高級電工、模電、數電、電力拖動（帶直流電機）實驗臺
高級電工、模電、數電、電力拖動（帶直流電機）實驗臺適用高等院校及要求較高的中專、技校、科研單位，可完成電工學、電工原理、電路分析、電氣控制、數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗，其是實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
高級電工、模電、數電、電力拖動（帶直流電機）實驗臺產品特點：
實驗具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進，實驗項目更加豐富，覆蓋面廣，實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配智能化數字交流、直流直流電表，測量精度高、測量范圍寬，使方便。電工、電拖強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全。繼電接觸器、按鈕、時間繼電器等獨立做成箱式，元器件接線端口引至電學專用插座上。實驗方便、快捷、減少元器件損耗。弱電部分在九孔通用實驗
底板上完成，實驗靈活，動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用壓卡式結構，維修、更換元件拆裝方便。數字部分實驗利用進口新型集成座，實驗時集成插撥方便，接觸可靠，集成座僅需要更換集成就能無限制完成數字電路實驗。實驗項目擴展性好，便于學生課余興趣小組電路開發、學生畢業設計等。實驗元件分立式，院校除能完成指導書上實驗，還可利用元器件設計符合自身要求的實驗內容。為對實驗教學上大膽創新的院校實驗建設提供了良好的平臺。實驗臺高度為115cm，實驗室布局不受設備高度限制，有利于講師講解。
本系列設備實驗臺和實驗操作桌結構和功能相同：
1、實驗臺構成與性能:
1.1、電源及參數
1.1.1
輸入電源:三相四線電源，輸入時指示燈亮
1.1.2
電源輸出：有嵌入式保險盒和三相漏電保護開關二級保護功能。
A組:
單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA
的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓器輸出電壓)。
B組:
低壓交流電壓3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組:
低壓交流穩壓電源：＋5V、＋12V、－12V。
D組:
雙路穩流穩壓電源，二路輸出電壓均為0～30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每路輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓:
<5mV。
E組:
單相交流市電輸出，由萬能插板供用戶自備設備使用。
1.2、內置式電度表：便于實驗，臺內裝有一臺單相電度表，接線端子引至面板，具有工作可視框。1.3、內置式日光燈配件：臺內已安裝一套日光燈實驗組件，實驗方便、安全。
1.4、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼盒。
1.5、音頻放大器：輸入音頻電壓不低于10mV，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。1.6、智能型直流電流表：精度0.5級，量程4檔，分別為±4mA、±40mA、±400mA、±4000mA，具有超量程自動保護功能，電表面板上具有上下限預設報警和回差設定按鈕，可根據實際情況隨時更改任一量程上下限報警數值和回差數據，使用方便、精度高、安全可靠。1.7、智能型交流電表：精度0.5級，量程4檔，分別為4mA、40mA、400mA、4000mA，具有超量程自動保護功能，電表面板上具有上下限預設報警和回差設定按鈕，可根據實際情況隨時更改任一量程上下限報警數值和回差數據，使用方便、精度高、安全可靠。1.8、單次脈沖：每次可輸出一對正負脈沖。
1.9、函數信號發生器：
1.9.1
波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
1.9.2
頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
1.9.3
正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.9.4
方波響應：前沿/后沿≤100nS(開路)。
1.9.5
最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p
，1M＜f≤2MHz幅度≤11Vp-p。
1.9.6
直流偏置（開路）：±10V�！�
1.9.7 輸出阻抗Z：Z0＝50Ω±5Ω。
1.9.8
占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%－90%。
1.9.9
壓控振蕩（VCF）：加外加直流電壓0－±5V變化時，對應的頻率變化大于100：1。
1.9.10
輸出衰減：20 dB 40 dB
60dB。
1.10、頻率計數器：
1.10.1
測頻范圍：1Hz-100MHz，六位數顯。
1.10.2
閘門時間：0.01S、0.1S、1S、10S。
1.10.3
輸入阻抗（AC耦合）：電阻分量約500KΩ，并聯電容約100P。
1.11、直流電機調速環節。
1.12、直流電機勵磁電流、電樞電流指示表。
1.13、高壓直流電源：0－220V直流電源，直流電機實驗用。注：1.11、1.12、1.13三項功能僅在高級電工、模電、數電、電力拖動（帶直流電機實驗）實驗臺上有。2、驗操作桌：由雙面飾面板制成，不變形，不褪色，尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
實驗項目：
電工實驗部分
1、電工測量?jī)x表的使用及減少內阻測量誤差的方法。
2、常用元件的識別與檢測。
3、線性元件與非線性元件的伏安特性
。
4、未知電阻元件伏安特性測繪
。
5、電源的外特性。
6、電位值、電壓值的測量及電路電位圖的繪制。
7、電流表和電壓表的擴程。
8、歐姆表的設計
。
9、基爾霍夫定律的驗證。
10、驗證楞次定律。
11、迭加原理與互易定理的驗證。
12、戴維南定理與諾頓定理的驗證。
13、電壓源與電流源的等效變換。
14、受控源特性的研究。
15、示波器和信號發生器的使用及典型電信號的觀察與測量。
16、一階電路實驗。
17、二階電路過度過程。
18、研究LC元件在直流和交流電路中的特性。
19、負載獲得最大功率的條件。
20、三表法測定交流電路參數（用三表法測量交流電路等效參數）。
21、正弦交流電路中RLC元件的頻率特性。
22、RL及RC串聯電路實驗。
23、RLC串聯諧振電路。
24、日光燈電路的連接及功率因數的改善。
25、三相負載的星、三角接法。
26、三相電路功率的測量。
27、RC網絡頻率特性和選頻特性的研究
。
28、二端口網絡的研究。
29、單相鐵芯變壓器特性的測試
。
30、互感線圈電路的研究
。
31、單相電度表的校驗。
32、負阻抗變換器實驗。
33、回轉器特性測試。
34、三相異步電動機的使用和起動。
35、三相異步電動機繼電接觸控制基本電路。
36、按鈕、接觸器復合聯鎖的控制電路。
37、三相異步電動機時間繼電器控制Y－△起動控制實驗。
……自由設計實驗項目。
模擬電子電路部分
1、常用電子儀器的使用。
2、晶體二極管的特性與檢測。
3、晶體三極管的輸入、輸出特性。
4、晶體管共射極單管放大器。
5、射極耦合觸發器。
6、RC耦合兩級放大器。
7、負反饋對放大器性能的影響。
8、場效應管放大器。
9、差動放大電路。
10、運算放大器指標測試。
11、集成運算放大器的基本應用（多種模擬運算電路）
12、RC正弦波振蕩器------集成運算放大器非線性應用一
13、方波發生器------集成運算放大器非線性應用二
14、三角波和方波發生器----集成運算放大器非線性應用三
15、LC正弦波振蕩器
16、變壓器耦合推換功率放大器。
17、OTL功率放大器。
18、集成功率放大器。
19、電壓---頻率轉換電路。
20、單相半波、全波、橋式整流電路。
21、串聯型晶體管直流穩壓電源（設計性實驗）
22、集成直流穩壓電源。
23、單結晶體管特性。
24、單結晶體管觸發電路。
25、晶閘管間單測試。
26、晶閘管可控整流電路（綜合性實驗）
27、函數信號發生器的組裝與調試（綜合性實驗）
28、萬用表的設計與調試（綜合性實驗）
29、電子門鈴電路------趣味性應用實驗一
30、電子報警電路------趣味性應用實驗二
31、光控簡易燈自動開關電路------趣味性應用實驗三
32、電子催眠器------趣味性應用實驗四
33、溫控電路------趣味性應用實驗五
………………自由設計。
數字實驗部分
1、TTL集成邏輯門的參數測試。
2、CMOS集成邏輯門的參數測試。
3、TTL集電極開路門與三態輸出的應用。
4、與門、或門、異或門邏輯電路測試。
5、半加器、全加器電路實驗。
6、RS、D、JK觸發器及JK與D觸發器的轉換電路。
7、計算器。
8、MSI移位寄存器及其應用。
9、譯碼器及變換方式。
10、數據選擇器及邏輯設計。
11、用集成與非門構成單穩態觸發器和RC環形多諧振蕩器。
12、利用門電路構成編碼器、分配器、選擇器。
13、組合電路的設計之一
14、組合電路設計之二------顯示電路。
15、同步時序電路的設計
16、計算機時序電路的設計
17、集成定時器測試及應用
18、D/A、A/D轉換器。
19、電子秒表------大型綜合實驗。
20、二極管與門、或門電路
21、三極管"非門"電路
22、三極管"與非門"電路
23、三極管"或非門"電路
24、異步十進制加法計數器
25、異步十進制減法計數器
26、智力競賽搶答裝置------大型綜合實驗二
…………自由設計實驗
電力拖動實驗部分
1、閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過找保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓起動線略
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
25·直流電機啟動
26·直流電機的調速
27·直流電機的反轉
28、直流電機制動實驗
|
