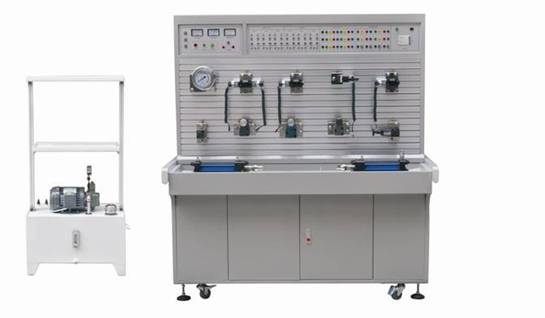

ZY-GYY液壓傳動PLC控制實訓裝置（工業型）
液壓傳動部分技術參數及指標
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及MGGS組態監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。
裝置容量：≤1kVA。
工作環境溫度：－5℃～40℃；
工作濕度：≤90%(40℃時)．
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
電機：額定電壓380V．額定功率0.75kW，絕緣等級B
液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
PLC選用三菱FX2N-48MR主機，主機為24路開關量輸入／24路繼電器輸出。
配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程技術于一體，靈活實現其功能。
液壓元器件清單
序號 |
型號/規格 |
名稱 |
數量 |
單位 |
1 |
380V、24V |
電源模塊 |
1 |
塊 |
2 |
|
按鈕模塊 |
1 |
塊 |
3 |
|
繼電器控制模塊 |
1 |
塊 |
4 |
|
電磁閥電控模塊 |
1 |
塊 |
5 |
FX2N-48MR |
PLC模塊 |
1 |
塊 |
6 |
|
實訓屏 |
1 |
個 |
7 |
1520×700×1800（mm） |
實訓桌 |
1 |
張 |
8 |
|
電腦推車 |
1 |
張 |
9 |
2FRM5-31B/15QB |
二通流量閥（調速閥） |
2 |
只 |
10 |
3WE6A61B/CG24N9Z5L |
二位三通電磁換向閥 |
2 |
只 |
11 |
4WE6C61B/CG24N925L |
二位四通電磁換向閥 |
1 |
只 |
12 |
4WMM6C50BF |
二位四通手控換向閥 |
1 |
只 |
13 |
4WE6E61B/CG24N9Z5L |
三位四通電磁換向閥 |
1 |
只 |
14 |
4WE6J61B/CG24N9Z5L |
三位四通電磁換向閥 |
1 |
只 |
15 |
LI-10B |
單向節流閥 |
1 |
只 |
16 |
I-10B |
單向閥 |
1 |
只 |
17 |
Y-10B |
先導式溢流閥 |
1 |
只 |
18 |
DG-02B |
直動式溢流閥 |
1 |
只 |
19 |
XYI-25B |
先導式單向順序閥 |
1 |
只 |
20 |
J-10B |
先導式減壓閥 |
1 |
只 |
21 |
IY-25B |
液控單向閥 |
2 |
只 |
22 |
HED40P15/100Z14L24 |
壓力繼電器 |
2 |
只 |
23 |
|
三通 |
4 |
只 |
24 |
|
四通 |
3 |
只 |
25 |
MOB40-200 |
油缸（臥式帶桿頭） |
2 |
只 |
26 |
YN-100ZQ/10MPa |
耐震壓力表 |
1 |
只 |
27 |
|
行程開關 |
4 |
只 |
28 |
膠管 |
M16*1.5/8I-W-0.5M(裝好快捷接頭) |
10 |
根 |
29 |
M16*1.5/8I-W-0.7M(裝好快捷接頭) |
15 |
根 |
30 |
M16*2.4 |
O型圈 |
2 |
個 |
31 |
11*1.9 |
O型圈 |
3 |
個 |
32 |
|
電機電源線（制作好）三相四線電線 |
1 |
根 |
33 |
|
油箱鐵盤（一個為平一個為彎） |
1 |
個 |
34 |
|
泵站（油箱） |
1 |
個 |
35 |
|
編程電纜極液壓實訓說明書 |
1 |
冊 |
可以完成的實訓項目：
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
單級調壓回路
多級調壓回路
減壓回路
卸荷回路
進油節流調速回路
回油節流調速回路
旁油節流調速回路
液壓缸差動連接的快速運動回路
調速閥短接速度換接回路
調速閥串聯的速度換接回路
調速閥并聯的速度換接回路
用換向閥的換向回路
用“O”型機能換向閥的鎖緊回路
用液控單向閥的鎖緊回路
用順序閥控制的順序動作回路
用壓力繼電器控制的順序動作回路
用行程開關控制的順序動作回路
用調速閥控制的同步回
通過組態仿真畫面演示及控制的液壓控制實驗項目：
單級調壓回路
多級調壓回路
減壓回路
卸荷回路
進油節流調速回路
回油節流調速回路
旁油節流調速回路
液壓缸差動連接的快速運動回路
調速閥短接速度換接回路
調速閥串聯的速度換接回路
調速閥并聯的速度換接回路
用換向閥的換向回路
用“O”型機能換向閥的鎖緊回路
用液控單向閥的鎖緊回路
用順序閥控制的順序動作回路
用壓力繼電器控制的順序動作回路
用行程開關控制的順序動作回路
用調速閥控制的同步回
|
