一、透明仿真雙聯教學電梯概述

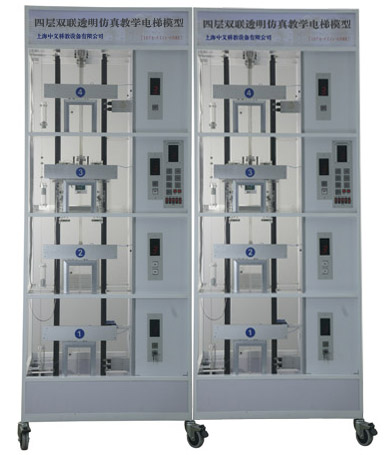

DT2000B型透明仿真教學雙聯電梯模型是在DT-2000透明仿真教學電梯模型的基礎上，經二次研究開發出來的。從外型尺寸上來講，其實就是兩臺單臺透明仿真教學電梯模型；主要區別在編程及其實功能實現上不一樣，即由兩臺單梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕，雙聯電梯的運行特點是采用就近的原則。（即假設一臺電梯的轎廂在四樓，另一臺在三樓，此時如一樓有召喚信號，則三樓的電梯響應召喚信號，四樓的不響應）。
本電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。
電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制，交流變頻調速(VVVF) 驅動，其硬件構的組成及功能與實際電梯完全一樣。具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。

　　　　　　　　　　　　　　　　　　
二、透明仿真雙聯教學電梯的基本結構：
1、機房部分：包括曳引機、限速器、電磁制動器；
2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、接線板等設備；
3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；
4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等。
三、透明教學電梯模型的基本功能
A. 超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. 門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
D. 門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
E、廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
F. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
四、透明教學電梯模型主要技術參數：
1、外形尺寸： 長×寬×高 900×600×2280(新款)
2、凈重量： 135kg
3、載重量： 5kg
4、控制方式： PLC控制（PLC要求：繼電器輸出；輸入輸出點數至少56點；）
可選用的PLC品牌：松下、三菱）
5、調速方式： 交流變頻調速
6、結構形式： 四層站
7、曳引機： 速比 15:1模數 1.5 (蝸輪減速器)
8、拖動電機： 型號：JW524 電壓：AC220V 50Hz 功率：0.18KW 轉速：1400rpm
五、實訓項目
1、變頻器的基本使用
2、液晶顯示
3、定時器指令
4、模擬電位器指令
5、傳感器檢測
6、數學運算指令
7、高速計數器綜合
8、采用光電編碼器的定位
9、轎廂自動開關門控制
10、語音報站
11、電梯模擬運行呼叫指示驅動
12、二臺PLC之間通訊
13、統一調度多臺集中并列的電梯
14、并聯控制電梯（1-2臺電梯的控制線路并聯，進行邏輯控制，共用層站外如喚按鈕）
15、集選控制電梯
16、信號控制電梯

透明仿真教學電梯配置清單（松下或三菱雙機）

序號	名稱	單位	數量	備注
01	電梯井道	臺	1×2
02	電梯底座	臺	1×2
03	松下FP-XC60可編程控制器	套	1×2
04	東芝 VF-nC3 0.75kW 型變頻器或三菱FR-D700	只	1×2	安裝在電氣控制板上
05	松下PLC專用通訊電纜(AFC8513)	條	1	工具包內
06	松下PLC編程軟件（FPWIN GR）及電梯程序光盤	碟	1	編程軟件、電梯程序
07	到站提示電鈴	個	1	安裝在電梯架頂部
08	曳引電動機	臺	1×2	安裝在電梯架頂部
09	蝸輪減速器	臺	1×2	安裝在電梯架頂部
10	連軸器	只	1×2	安裝在電梯架頂部
11	電磁制動器	只	1×2	安裝在電梯架頂部
12	曳引輪	只	1×2	安裝在電梯架頂部
13	導向輪	只	2×2	安裝在電梯架頂部
14	限速器	只	1×2	安裝在電梯架頂部
15	旋轉編碼器	只	1×2	安裝在電梯架頂部
16	導軌	條	4×2	安裝在井道上
17	對重裝置	只	1×2	安裝在導軌上
18	對重重塊	塊	2×3	裝在底盤包裝箱內（使用時取出）
19	彈簧緩沖器	只	2×2	安裝在電梯底座上
20	鋼絲索	根	2×7	安裝在井道中
21	限速器鋼索張緊裝置（重塊）	套	1×2	安裝在電梯底座上
22	隨行電纜	條	1×2	安裝在井道中
23	永磁感應器	只	1×2	安裝在井道中
24	樓層召喚盒	只	4×2	安裝在各樓層外部
25	轎廂內操縱盒	只	1×2	安裝在電梯底座外部
26	樓層顯示裝置	個	5×2	安裝在各樓層及底座外部
27	轎廂	只	1×2	安裝在導軌上
28	安全鉗	對	2×2	安裝在轎廂架底部
29	導靴	只	2×2	安裝在轎廂架頂部
30	門機裝置	套	1×2	安裝在轎廂上
31	照明燈	只	2×2	安裝在轎廂一側
32	風扇	只	1×2	安裝在轎廂背部
33	電氣控制板	塊	1×2	安裝在電梯架一側
34	報警蜂鳴器	只	1×2	安裝在電氣控制板上
35	故障設置板	只	1	安裝在電器控制板上
36	DC 12V電源板	塊	1×2	安裝在電氣控制板上
37	交流接觸器	只	1×2	安裝在電氣控制板上
38	漏電脫扣器	只	1×2	安裝在電氣控制板上
39	接線電路板	塊	1×2	安裝在電氣控制板上
40	極限開關（上、下）	只	1×2	安裝在井道上、下部
41	內六角扳手（M2、M3、M5、M6）、活動扳手 150mm	只	各1只	工具盒內
42	軸用擋圈鉗 6#、尖嘴鉗	把	各1把	工具盒內
43	十字螺絲刀Φ3、Φ6	只	2	工具盒內
44	一字螺絲刀Φ3、Φ6	只	2	工具盒內
45	502膠水	瓶	1	工具盒內
46	常用螺釘		若干
47	毛巾	條	1
48	教學電梯使用說明書	冊	2	資料
