ZY-T103模電、數電、自動控制原理實驗室成套設備
模電、數電、自動控制原理實驗室成套設備是為配合各類院�！蹲詣涌刂评碚摗贰稊�(shù)字邏輯電路》《模擬電子技術》課程而設計的電子模擬設備，以積分器和加法器為基礎，配置了二極管、電位器、分壓器、電阻、電容等部件，可以組成PID調節器以及飽和、死區、遲滯等非線性環節。使用簡單、操作方便，參數選擇范圍較廣，可靈活地對控制系統進行模擬。對掌握控制理論、調試控制系統、選擇校正環節的理想?yún)?shù)等方面提供了方便，是學習控制理論課程必不可少的實驗設備。該設備為改進型產品，增加了微機相連的接口，利用普通微機及一塊CAE-98板卡(另購)，即可取代長余輝示波器、超低頻信號發生器、X-Y紀錄儀等附屬設備�？煞奖阃瓿蓪嶒�。為配合基礎教學的需要，
增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗設備實現了專業基礎課(模擬、數字電路)、專業課(自動控制原理)二合為一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。該設備是學校上規模、上檔次的理想選擇。
●
模電、數電、自動控制原理實驗室成套設備主要特點：
自動控制原理實驗系統自動化專業設計，整機結構合理，單元電路設置符合控制原理實驗要求，參數改變靈活，排題方便；選用進口高精度運算放大器0P07，它具有高增益，輸入失調電壓、電流較一般產品小，由它組成的加法器、積分器的“零點”和“積分漂移”較��；操作面板上設置了“復位”鍵，能方便地消除積分器電容上的殘余電荷，從而提高了本機重復運算的精度；自帶雙面雙量程電壓表，測量、調整方便；具有計算機接口，可方便連接計算機，組成數字模擬實驗系統。
數電、模電實驗在實驗臺中央九孔通用電路板上進行，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。
●
功能與結構：
一、實驗臺部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組:
二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A，有表指示。
D組:單相市電輸出，供用戶自備儀器使用。
2、函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3、單元脈：每撥一次鈕子開關輸出一組正負脈沖。
4、七段譯碼器及對應譯碼顯示數碼管。
5、自動控制原理部分：由模擬運算單元、信號源、電壓表、計算機接口組成。
6、外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～999mA。
7、外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99V。

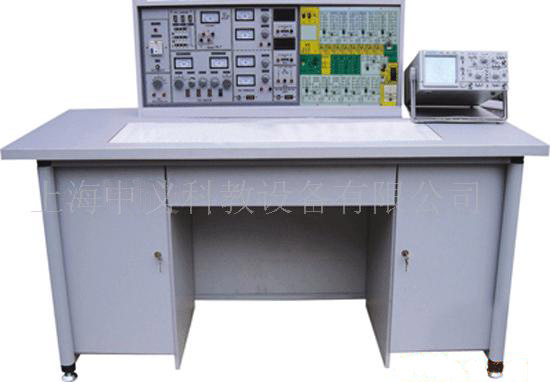

二、學生實驗桌：一桌為二座，桌面中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。桌子左右各有一個柜.
柜中存放元器件、貯存板及電腦,
中間上層放置鍵盤、下層抽屜存放工具、萬用表、導線等。桌面尺寸:160×68cm。
三、器材配備（以24座為例，詳見發貨清單）
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF500萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:
長余輝示波器（型號不限），毫伏表，滑線變阻器。
五、實驗項目：
自動控制實驗系統部分
1、典型線性環節的模擬
2、二階系統的階躍響應
3、二階系統的頻率響應
4、線性系統的穩定性的研究
5、控制系統的校正
6、典型非線性特性
7、非線性控制系統特性分析
(一)模擬部分
l·電壓負反饋偏置電路
2·分壓式電流負反饋偏置電路
3·用二極管穩定工作點
4·共基極放大電路
5·共集電極放大電路
6·共源極基本放大電路
7·場效應管共漏極電路
8·場效應管共柵極電路
9·單管阻容放大電路
10·變壓器耦合放大電路
11·甲類功率放大電路
12·串聯電流負反饋電路
13·串聯電壓負反饋電路
14·并聯電壓負反饋電路
15·并聯電流負反饋電路
16·共基共射極放大電路
17·自舉射極輸出電路
18·NPN一PNP直接耦合放大電路
19·用負反饋消除自激振蕩
20·晶體管開關作用
21·變壓器反饋式振蕩電路
22·電容三點式振蕩電路
23·電感三點式振蕩電路
24·差動放大電路的基本形式
25·長尾式差動放大電路
26·雙電源長尾式差動放大電路
27·運放用作交流比例放大
28·反相輸入保護措施
29·同相輸入保護措施
30·電源極性錯接的保護
31·RC高通電路
32·利用三極管來保護器件
33·差動輸入運算電路
34·快速積分電路
35·模擬一階微分方程電路
36·模擬二階微分方程電路
37·基本對數運算電路
38·實用微分電路
39·反對數放大基本電路
40·簡單的過零比較電路
41·利用二級管作為上限檢測幅度選擇電路
42·下限幅度選擇電路
43·RC無源網絡的低通濾波電路
44·同相輸入一階低通濾波電路
45·反相輸入一階低通濾波電路
46·簡單的二階RC濾波電路
47·典型二階RC有源低通濾波電路
48·典型二階高通有源濾波電路
49·基本帶通濾波電路
50·典型帶通濾波電路
51·矩型波振蕩電路
52·寬度可調的矩形波發生器
53·幅頻可調的鋸齒波發生器
54·單相半波整流電路
55·單相全波整流電路
56·電容濾波電路
57·電容濾波帶電阻負載
58·RC濾波電路
59·基本LC濾波電路
60·二倍壓整流電路
61·三倍壓整流電路
62·基本穩壓電路
63·基本調整管穩壓電路
64·具有放大環節的穩壓電路
65·單相半波可控硅整流
66·電子調壓電路
67·電子催眠器一一趣味性實驗一
68·電子門鈴電路一一趣味性實驗二
69·電子報警電路一一趣味性實驗三
(二)數字部分
l·TTL集成邏輯門的參數測試
2·CM0S邏輯門的參數測試
3·TTL集成電極開路門與三態輸出門的應用
4·與、非、或、與非門電路實驗
5·半加器電路實驗
6·全加器電路實驗
7·RS觸發器實驗
8·D觸發器實驗
9·JK觸發器實驗
10·T觸發器實驗
11·JK型觸發器轉換成D觸發器
12·D型觸發器轉換成JK觸發器
13·計數器實驗
14·MSI移位寄存器及其應用
15·譯碼器及其變換方式
16·MSI數據選擇器及邏輯設計
17·微分型單穩態電路
18·環形多諧振蕩器
19·利用門電路構成編碼器分配器、選擇器
20·組合電路的設計之一——編碼轉換
21·組合電路的設計之二——顯示電路
22·同步時序電路的設計
23·計算機時序電路的設計
24·集成定時器測試及應用
25·CM0S集成A/D、D/A轉換電路實驗
26·二極管非門、或非門電路
27·三極管非門、與非門、或非門電路
28·異步十進制減法計數器
29·異步十進制加法計數器
30·綜合能力培訓實驗一一電子秒表
|
