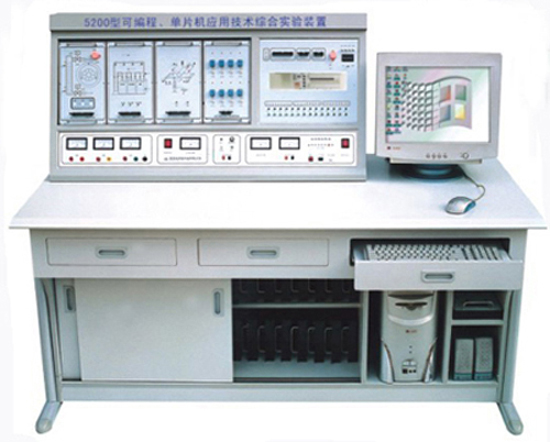

ZY-5200網絡型可編程、單片機開發、EPROM 編程綜合實驗裝置（三合一）
本裝置集可編程控制器、單片機于一體。單元掛箱，組合設計，結構合理，功能齊全，節約實驗場地�？删幊炭刂破鞒涮讓Ｓ镁幊誊浖皩嶒灣绦蛲�，還配有ＭＣＧＳ組態工控組態軟件和實驗程序。本裝置上可直觀地進行PLC的基本指令練習，多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖實驗程序進行動態跟蹤。單片機軟、硬件配置齊全，技術先進，操作界面（Windows）友好．變頻器則注重學生動手能力的訓練，另外還配有485通訊接口和MCGS組態工控軟件進行監控和實驗。
單片機應用實驗項目
一、性能特點：
1、含先進的仿真功能，硬件斷點，不占用用戶資源
2、含32路、16K深度、10M的邏輯分析儀，32K深度跟蹤器，8路20M波形發生器
3、含靜態硬件測試儀（windows版本）
4、含保護電路，仿真部分與用戶電路部分采用隔離技術，使用更加安全可靠
5、一機多用，配置51/96仿真板、8088仿真板可以仿真MCS51/MCS96/8088
6、具有擴展功能，在板DIP擴展座EPLD擴展座給實驗的擴展提供空間
7、軟件平臺使用仿真軟件，運行WIQNX/WINME/WINNT
8、靈活的使用方法：
A、單板實驗方式：無系統機，僅使用實驗儀上仿真器進行仿真和實驗
B、聯PC機方式：用PC機上的windows/dos軟件驅動板上仿真器進行仿真和實驗
C、脫機軟件模擬方式：無實驗儀、無仿真器，僅用PC機上采用軟件模擬軟件進行仿真。
二、單片機實驗內容：
1、數模變換電路
2、模數變換電路
3、邏輯電平輸入開關
4、邏輯電平顯示電路
5、單脈沖電路
6、邏輯筆電路
7、6路時鐘信號源
8、PWM轉換電壓電路
9、模擬量電壓（電位器）電路
10、串口通信實驗電路
11、揚聲器驅動電路
12、繼電器控制電路
13、邏輯門電路
14、4×6鍵盤
15、六位8段碼LED數碼管顯示器
16、存貯器
17、通用集成電路插座（DIP40/28/24/20/18/16/14）
18、地址、數據及控制電路總線接出插座
19、8255、8251等擴展接口實驗
20、點陣式液晶實驗
21、步進電機實驗
22、打印機驅動實驗
23、溫度傳感器實驗
可編程控制器系統
一、性能特點
1、組態棒圖網絡教學
采用MCGS工控組態軟件，打開軟件編程環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
2、實驗室局域網實驗教學
每套“PLC實驗裝置”配上電腦（電腦學校自備），可構成PLC實驗室局域網，進行網絡教學實驗。
二、可編程實驗內容：
1、電動機自控系統
A、電動機直接啟動控制
B、電動機正反轉控制
2、電動機星/角啟動運行控制系統
3、模擬電視發射塔
4、自動送料裝車系統
A、自動裝車控制
B、自動送料裝車控制
5、多液體自動控制系統
6、自動交通燈系統
A、紅綠燈全自動控制
B、紅綠燈手動控制
7、自動沖壓機系統
8、自動售貨機系統
9、自控成型系統
A、成型機的全自動控制
B、成型機帶計數的全自動控制
10、電梯自動控制系統（電動仿真）
11、郵件自動分揀系統
A、單一郵件分揀控制
B、多郵件的全自動控制
12、自動洗衣機系統
13、電鍍系統
14、繼電器控制系統
15、水塔自動供水系統
16、搶答器
17、八段譯碼
18、機械手
19、可編程控制器的基本指令編程練習
20、用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤教學實驗
21、針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗
22、教師端電腦（主站）跟16臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）
23、任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）
主要技術參數：
1、輸入電源：AC380V±5%（三相五線）50HZ；
2、額定電流：2A
3、環境溫度：-5℃-40℃
4、相對濕度：≤85％（25℃）
5、PLC:FP1-C40
6、外型尺寸：1600×700×1300（mm）
|
