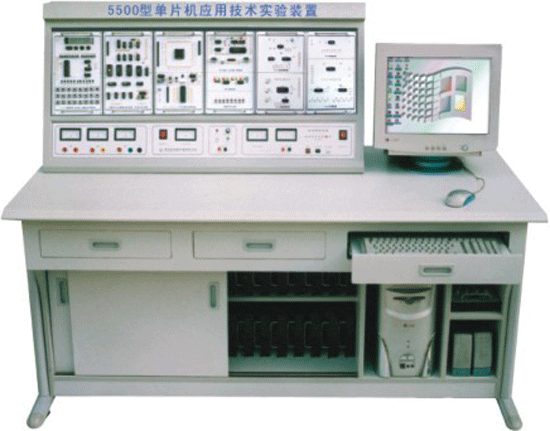

ZY-5500型單片機應用技術實驗裝置
本裝置采用國外最先進的單片機仿真技術，將實驗單元及接口分割的更加細致，操作起來簡單方便。
一、性能特點：
1 、含先進的仿真功能 , 硬件斷點 , 不占用用戶資源
2 、含 32 路、 16K 深度、 10M 的邏輯分析儀 ,32K 深度跟蹤器 ,8 路 20M 波形發生器
3 、含靜態硬件測試儀（ windows 版本）
4 、含保護電路，仿真部分與用戶電路部分采用隔離技術，使用更加安全可靠
5 、一機多用，配置 51/96 仿真板、 8088 仿真板可以仿真 MCS51/MCS96/8088
6 、具有擴展功能，在板 DIP 擴展座 EPLD 擴展座給實驗的擴展提供空間
7 、軟件平臺使用仿真軟件，運行于 WIQNX/WINME/WINNT
8 、靈活的使用方法：
A 、單板實驗方式：無系統機，僅使用實驗儀上仿真器進行仿真和實驗
B 、聯 PC 機方式：用 PC 機上的 windows/dos 軟件驅動板上仿真器進行仿真和實驗
C 、脫機軟件模擬方式：無實驗儀、無仿真器，僅用 PC 機上采用軟件模擬軟件進行仿真
二、實驗內容：
1 、數模變換電路
2 、模數變換電路
3 、邏輯電平輸入開關
4 、邏輯電平顯示電路
5 、單脈沖電路
6 、邏輯筆電路
7 、 6 路時鐘信號源
8 、 PWM 轉換電壓電路
9 、模擬量電壓（電位器）電路
10 、串口通信實驗電路
11 、揚聲器驅動電路
12 、繼電器控制電路
13 、邏輯門電路
14 、 4 × 6 鍵盤
15 、六位 8 段碼 LED 數碼管顯示器
16 、存貯器
17 、通用集成電路插（ DIP40/28/24/20/18/16/14 ）
18 、地址、數據及控制電路總線接出插座
19 、 8255 、 8251 等擴展接口實驗
20 、點陣式液晶實驗
21 、步進電機實驗
22 、打印機驗動實驗
23 、溫度傳感器實驗
24 、直流電機實驗
三、主要技術參數：
1、輸入電源：AC380V±5%（三相五線）50HZ；
2、額定電流：2A
3、環境溫度：－5℃－40℃
4、相對濕度：≤85%（25℃）
5、PLC：FP1－C40
6、外型尺寸：1600×700×1300（㎜）
|
