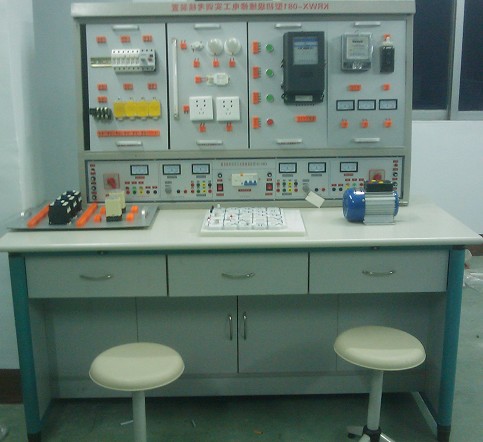

ZY-081初級維修電工實訓考核裝置(普通型)
一、概述
本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱枓煜涞裙╇姡?50V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓1.25-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
（二）實訓掛箱及器材配備
1、KR-61維修電工掛箱（一）
2、KR-62維修電工掛箱（二）
3、KR-63維修電工掛箱（三）
4、KR-64維修電工掛箱（四）
5、KR-65維修電工掛箱（五）
6、萬能實訓板 2塊
7、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
8、三相鼠籠異步電動機180W Y/△ 1臺
9、安全配備滅火器 全室1臺
（三）實訓桌
鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
實驗一、三相異步電動機閘刀開關正轉控制
實驗二、三相異步電動機點動和自鎖控制
實驗三、三相異步電動機的正反轉控制線路
實驗四、三相鼠籠式異步電動機的降壓起動控制線路
實驗五、直接起動及能耗制動控制
實驗六、工作臺自動往返循環控制線路
實驗七、銑床主軸與進給電動機的控制
實驗八、C620型車床的電氣控制線路
實驗九、三相異步電動機的反接制動控制線路
實驗十、電動葫蘆電氣控制電路控制
實驗十一、電工技能訓
訓練一、配電板的安裝
訓練二、常用燈具的安裝
訓練三、單相電容式電動機故障分析與排除
訓練四、電氣觸電安全急救常識
實驗十二、電子技術綜合訓練
一、單相橋式整流電路
|
