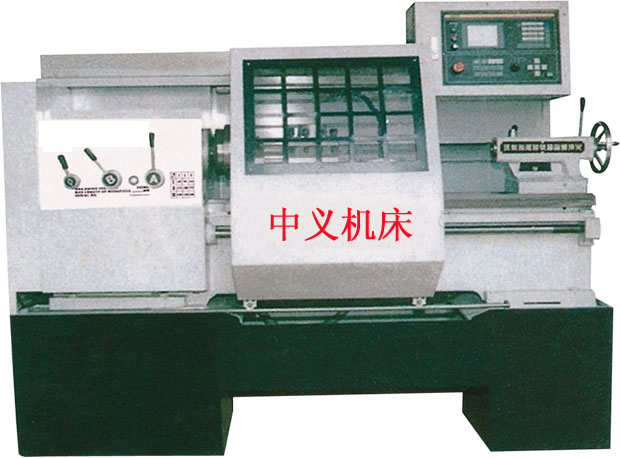

ZY-6140B型 數控車床
全新設計的ZYCK6140B型數控車床，主軸采用手動控制，主軸實現手動調速，使操作使用更自如、更稱心。進給運行采用伺服電機，使工作噪音更低，運行更平穩，更適合大批量零件生產，整體設計真正達到了高精度、高效率的設計理念。
機床特點：高強度鑄鐵，精密滾珠絲杠，導軌超音頻淬火，燕尾槽鑲優質耐磨片。
在功能優越的同時它還具有更強的市場價格競爭力，通過使用，您會充分的感覺到用得舒心、用得放心，您的選擇是最棒的。

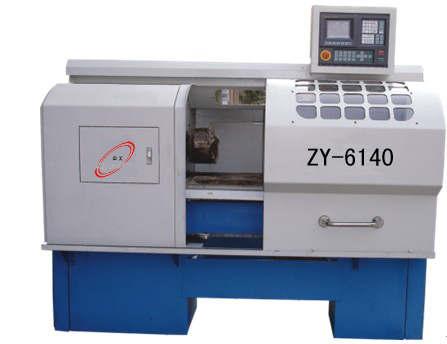

ZY-6140型 數控臥式車床(教學/生產兩用型)
ZY-6140型數控車床是設計精巧的經濟型車床（即可用于教學，也可用于工廠生產），配備高可靠性的華興數控系統。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采滾珠絲桿。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。此機床并且可與ZY、2000型數控機床仿真軟件實驗室或ZY、2003型機電一體化數控編程實驗室進行通訊配套使用。
數控車床技術參數：
項目 |
單位 |
ZY6140 |
項目 |
單位 |
ZY6140 |
床身上最大回轉直徑 |
mm |
400 |
X軸快速進給(配步進) |
mm/min |
3000 |
橫滑板上最大回轉直徑 |
mm |
240 |
Z軸快速進給(配步進) |
mm/min |
6000 |
最大加工長度 |
mm |
750/1000 |
X軸定位精度 |
mm |
±0.01 |
床身寬度 |
mm |
320 |
Z軸定位精度 |
mm |
±0.02 |
主軸轉速范圍 |
r/min |
100-2500 |
X軸重復定位精度 |
mm |
0.005 |
主軸內孔解錐度 |
|
莫氏6# |
Z軸重復定位精度 |
mm |
0.01 |
主軸通孔直徑 |
|
52 |
尾座套筒錐度 |
|
莫氏4# |
刀具數量 |
把 |
四工位 |
尾座套筒行程 |
mm |
130 |
刀柄尺寸 |
mm |
25 |
主電機功率 |
Kw |
5.5Kw |
最小進給量 |
mm |
0.001 |
機床凈重 |
kg |
1700 |
數控系統 |
可先配：廣數、FANUC、SIEMENS、華中等，價格另儀。 |
|
