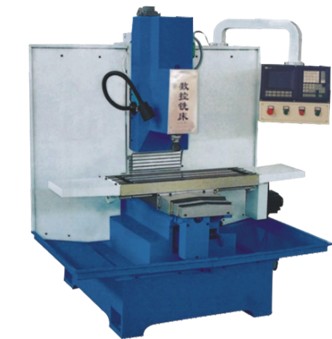

ZY、XK125型數控銑床 (教學生產兩用)
一、機床用途
本機床是現有立式升降式銑床的改進型，可以對金屬進行銑、鏜、鉆等多種典型加工。它的常規配置是三軸三聯動數控系統的，也可以配置四軸三聯動數控系統。故它適用范圍十分廣泛，可以加工平面凸輪、空間曲面；加工各種異形零件；可加工各種中小模具，適用于各種批量的生產。
本機床的數控系統，具有標準RS232接口，主軸采用高性能變頻調速技術，因而機床可以進入DNC系統，或進入無人化車間自動運行。
本機床適用于機械、紡織、電子、汽車等行業的中小零件加工，尤其適用于中小企業。
本機床也適于機械類高等院校、中等專業學校的實驗室之用，可對學員進行各種編程操作訓練及實 際加工培訓。
二、機床主要技術參數
工作臺面積（mmXmm) ―――――――――――――――――――――――――――――840×250mm
工作臺T形槽―――――――――――――――――――――――――――――――3×14mm
T形槽間距――――――――――――――――――――――――――――――――― 65mm
主軸錐度――――――――――――――――――――――――――――――――――――――BT30
主軸端面至工作臺距離―――――――――――――――――――――――――100～350mm
主軸轉速――――――――――――――――――――――――――――145～3000rp/m（無級調速）
三向行程
X向 ―――――――――――――――――――――――――――――――――――――480mm
Y向 ―――――――――――――――――――――――――――――――――――――250mm
Z向 ―――――――――――――――――――――――――――――――――――――250mm
主電機功率（220V，50HZ）――――――――――――――――――－―――――――――－1.50KW
冷卻泵電機 ――――――――――――――――――――――――――――――――――――40W
控制系統――――――――――――――――――――――――――――――――――――華興系統
聯動軸―――――――――――――――――――――――――――――――――――――三軸
三向移動最小設定單位――――――――――――――――――――――――――――――0.005mm
三向步進電機扭矩 ―――――――――――――――――――――――――――――――――12Nm
機床外形尺寸（長×寬×高）―――――――――――――――――――――――－1200×900×1410mm
機床重量（Kg）――――――――――――――――――――――――――――――――――750kg
三、機床的結構與特點
1.結構特點
本機床結構特點可概括為：簡、小、輕、高、即結構簡單，體積小，重量輕，剛性和精度高。
我們的設計原則是在確保剛性和精度的前提下，使結構盡可能地簡化，盡可能地簡化零件的工藝性；在保證加工范圍的前提下，把外形尺寸縮到最小。儔件的壁厚也降到了最低限度。所有導軌都進行了淬火及貼塑等耐磨處理。
本機床的主要結構有銑頭部件、床身部件（包括床鞍和工作臺）和立柱部件。
2.銑頭部件
本機床銑 頭部分的主要特點在于主軸由主電機通過HTD圓弧齒同步帶傳動,使銑頭結構大為簡化,主軸運轉更為平穩。主軸前端為30 標準錐孔，刀柄由拉桿拉緊。一組前軸承為向心推力球 軸承，可承受軸向力，具有很高的回轉精度，后軸承為向心球軸承，在變速箱上增加一件向心球軸承輔助支承以提高主軸的剛性。主電機為高性能變頻調速電機，則主軸可以145～3000r/min(或55～3500r/min)范圍內無級變速。
3.床身與立柱部分
本機床身近似為長方體，上部為矩形導軌，兩側設有排屑/漏水槽，冷卻液沿漏水槽進入床身后部的冷卻水箱。該鑄件結構勻稱，布筋合理。床身后部上平面為立柱接合面。四個吊裝螺孔設在床身下部兩側面。立柱穩定地固緊在床身后部上平面，前部為Z向矩形導軌，該結構的水平截面為封閉結構，且布筋合理，因而雖然壁薄，但剛度高于同類機床。
4.進給箱部分
圖2a、2b為垂向進給機構和縱向進給機構。步進電機1經平鍵2驅動齒形帶輪3，經內齒皮帶帶動從動輪4，經平鍵驅動滾珠絲杠6，一對向心推力球軸承7使?jié)L珠絲杠6軸向定位，并承受軸向和徑向力。
為提高銑頭的動行平穩，防止在停電狀態下銑頭因自重下垂，在垂向配有重塊（置于立柱空腔內）。
5.床鞍部分
床身、床鞍、工作臺三部分的聯部分如圖3所示。床鞍3置于床身1的矩形導軌上,由左、右壓板2保證床鞍可承受顛覆力矩，剎鐵8用以消除導軌間的間隙，保證導向精度，在橫向滾珠絲杠6的驅動下，床鞍作橫向運動。工作臺5則經縱向燕尾導軌與床鞍聯接，由滾珠絲杠4驅動，件9為縱向螺母座，橫向括屑板7有三層,隨床鞍的移動可展開或聚合,以防止切屑進入床身。
125型數控實驗室銑床系統主要功能：
項 目
|
21DM數控系統 |
|
控制軸數 |
三軸+主軸變頻控制 |
|
聯動軸數 |
三軸（任意） |
|
編程方式 |
G、M、F、S、T（ISO代碼）
鍵盤/串行錄入、后臺編輯 |
|
刀具補償 |
刀具半徑及長度補償 |
|
參數設置 |
刀具參數、間隙補償，位參數，螺距誤差補償，加工起始點記憶及斷電恢復 |
|
步進電機控制方式 |
四軸方向及脈沖信號或正反轉脈沖輸出 |
|
主軸 |
0－10V或0-5V模擬量及正反轉觸點 |
|
操作方式 |
自動、手動、步進、MDI、單段/連續、暫停、DNC |
|
參考點 |
自動/手動返回 |
|
串行通訊 |
RS232異步串行口、CAD/CAM聯網DNC加工 |
|
最大編程尺寸 |
-9999.999~+9999.999mm |
|
插補方式 |
直線、圓弧、螺旋線 |
|
零件程序存儲容量 |
128K（約3000段程序） |
|
脈沖當量 |
0.001mm |
|
|
|
|
|
125型銑床數控系統簡介 |
|
|
31DM系列為全功能數控系統，適用銑床控制，可配套全數字交流伺服驅動或細分三相步進驅動單元，具有強大的柔性化參數配置。用于各種規格的車床控制，或配套三維模具銑床，加工批量零件和三維模具。機箱結構密封設計，有效防止粉塵、鐵削污染造成的內部故障�！� |
|
|
主要技術參數：
□ |
顯示器 |
6寸液晶320×240點陣 |
□ |
控制聯動軸 |
三軸三連動（X、Y、Z） |
□ |
最小設定單位 |
0.001MM |
□ |
最小移動單位 |
0.001MM |
□ |
快進速度 |
60000mm/min |
□ |
插補功能 |
直線、圓弧、公英制/錐、多頭/單頭螺紋 直線、圓�。菁y） |
□ |
存儲容量 |
電子盤128K、30個程序 |
□ |
編程范圍 |
±15000.000 |
□ |
輸入信號 |
24路光電開光量光電隔離
1路手脈接口，×1、×10、×100倍率 |
□ |
輸出信號 |
17路開關量和0～5V或0～10V模擬量輸出 |
□ |
電子齒輪 |
16位：16位 |
□ |
螺紋補償 |
150點/軸 |
□ |
操作方式 |
自動、手動、點動、手脈、MDI、單段/連續、暫停 |
□ |
刀具功能 |
刀尖R半徑補償（選件） 刀補功能C |
□ |
通訊功能 |
RS-232 與 PC、CNC通訊 |
◆采用高速工業級CPU及硬件門陣列插補器
◆μ級速度達60m/min
◆電子齒輪任意配比絲桿傳動
◆高精度線形螺距插補
◆軟限位功能
◆DNC級空間短直線速度自動過渡加工三維曲面
◆刀補機能C
◆各種加工固定循環
◆用戶任意設計開機畫面 |
|
|

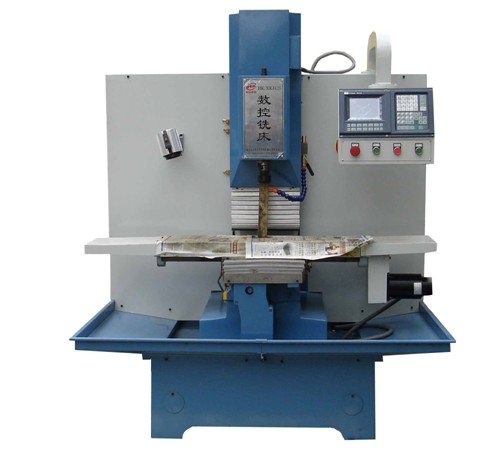

ZY-125型 立式銑床(教學/生產兩用型)
ZY-125型數控銑床能實現三坐標聯動，完成銑、鏜、鉆、鉸等基本切削運動，并能加工形狀復雜的凸輪、樣板、模具等。該機床采用矩型導軌、滾珠絲桿、導軌表面進行了高頻淬火和粘塑處理，機床采用無級變速，配備可靠的華興系統。即可用于教學，也可用于工廠生產。機床配有標準的RS232接口與計算機通訊進行在線加工（DNC），CAD/CAM聯網加工。此機床可與ZY、2000型數控機床仿真軟件實驗室或ZY、2003型數控編程實驗室進行通訊配套使用。
機床主要技術指標及參數
主軸孔錐度 |
B130 |
最小設定單位 |
0.005mm |
主軸轉速范圍 |
145-3000rpm（無級調速） |
定位精度 |
+-0.02mm/300mm |
主電機功率 |
1.5KW |
重復定位精度 |
0.01mm |
工作臺面積（長*寬） |
840mm×250mm |
編程方式 |
ISO代碼、鍵盤錄入、后臺編輯 |
工作臺三向行程（X、Y、Z） |
480mm×250mm×250mm |
控制軸數 |
三軸+主軸變頻控制 |
主軸端面至工作臺距離 |
100-350 |
聯動軸數 |
三軸三聯動 |
工作臺允許最大承重 |
150kg |
零件程序容量 |
56K（約3000段程序） |
銑削進給速度范圍（三向） |
（12-2000）mm/min |
外形尺寸
（長×寬×高） |
1200 mm×900 mm×1410mm |
三向步進電機扭矩 |
12Nm |
重量 |
650kg |
數控系統 |
標配為華興�？上扰洌篎ANUC、SIEMENS、華中等，價格另儀。 |
|
